产品描述

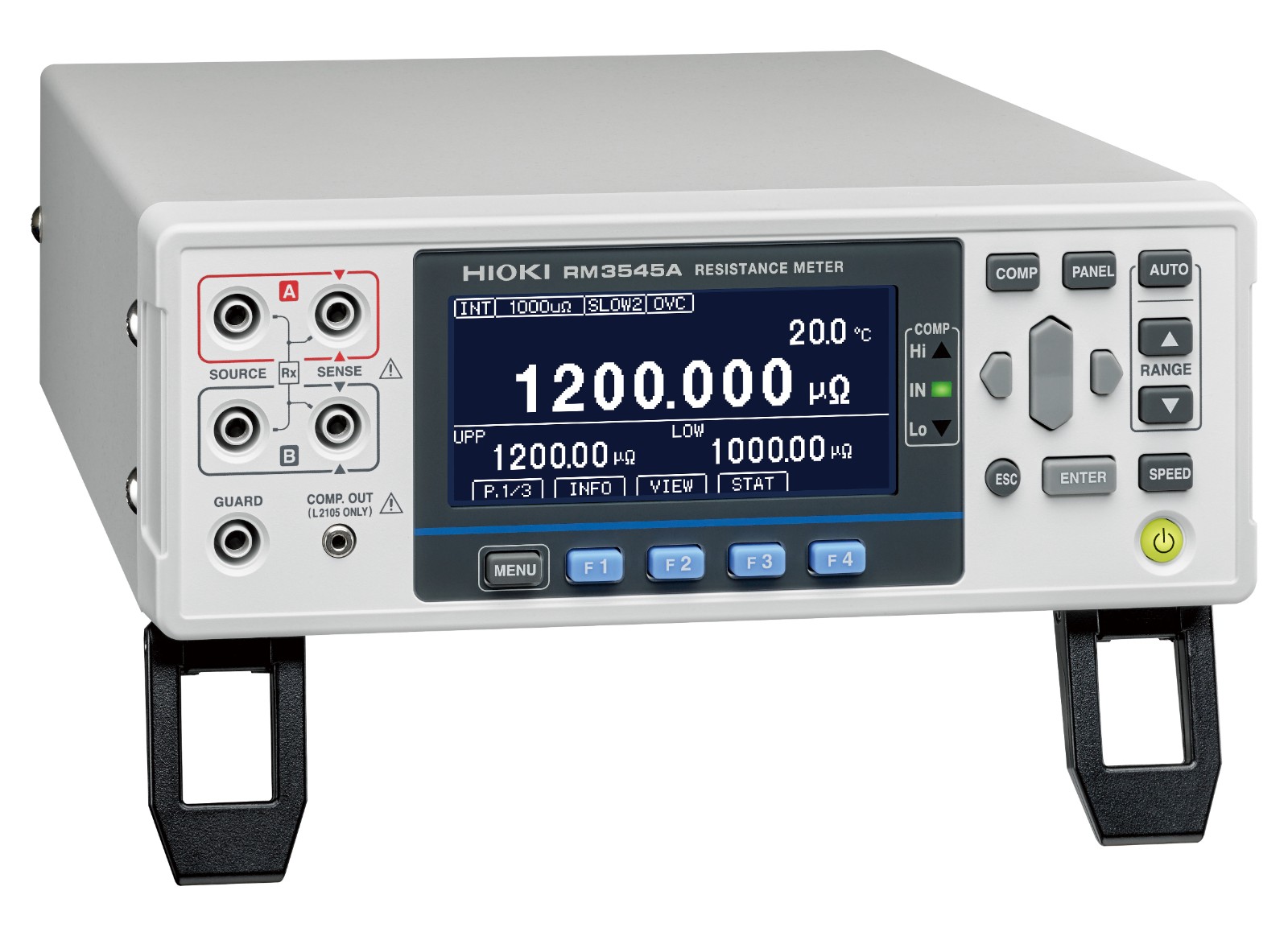

电阻计RM3545A

全检的新标杆。高精度判定焊接和连接质量是否合格。

最新配备1000 µΩ 量程，最小分辨率 1 nΩ。基本精度0.006%，最大测量电流1A。

● 在开发电池、电机、电子零件等研发过程中精确测量低电阻值

● 最小测量量程: 1000 μΩ，最小测量量程精度: 0.045%，最小分辨率: 1 nΩ，最大测量电流: 1 A

● 通过将其集成到生产线中，可以实现与开发时相同的测量精度

● 最多 132 个通道（4端子法）（与扫描模块机架 SW1002 组合使用时）

● 最多支持 20 个通道（4端子法）（安装两个 Z3003 多路转换器单元时。仅限 RM3545A-2）

● 在低电阻测试量程内，测量速度最快21 ms (*1)

*1: 10 mΩ量程或100 mΩ量程，PR模式ON、测量速度FAST、使用外部触发器的情况下

基本参数（精度保证时间1年）

电阻测量量程（13档量程）	[量程, 最大显示, 分辨率, 测量电流] 1000 μΩ: 1200.000 μΩ, 1 nΩ, 1 A 10 mΩ: 12.000 00 mΩ, 10 nΩ, 1 A 100 mΩ: 120.000 0 mΩ, 100 nΩ, 1 A 1000 mΩ: 1200.000 mΩ, 1 μΩ, 100 mA 10 Ω: 12.000 00 Ω, 10 μΩ, 10 mA 100 Ω: 120.000 0 Ω, 100 μΩ, 10 mA 1000 Ω: 1200.000 Ω, 1 mΩ, 1 mA 10 kΩ: 12.000 00 kΩ, 10 mΩ, 1 mA 100 kΩ: 120.000 0 kΩ, 100 mΩ, 100 μA 1000 kΩ: 1200.000 kΩ, 1 Ω, 10 μA 10 MΩ 12.000 00 MΩ, 10 Ω, 1 μA 100 MΩ（100 MΩ量程高精度模式）: 120.000 0 MΩ, 100 Ω, 100 nA 1000 MΩ: 1200.0 MΩ, 100 kΩ, 1 μA 以下
代表精度 ※ High模式, OVC功能 ON, SLOW2, 无调零	1000 μΩ量程: ±0.045% rdg ±0.010 % f.s. 10 mΩ量程: ±0.045% rdg ±0.001 % f.s. 100 mΩ量程: ±0.045% rdg ±0.001 % f.s. 1000 mΩ量程: ±0.012% rdg ±0.001 % f.s. 1000 Ω量程: ±0.006% rdg ±0.001 % f.s.
测量电流	High模式: 1000μΩ（1 A）〜1000 MΩ（1 μA以下） Low模式: 100 mΩ（100 mA）〜100 Ω（1 mA）低功率模式（LP）: 将测量电流及开路电压控制在20 mV的低功率测量 LP1000 mΩ（1 mA）～LP1000 Ω（5 μA）
测量速度	FAST, MEDIUM, SLOW1, SLOW2
回路电阻允许值 ※参考值 SOURCE B和SOURCE A之间的回路电阻(测量对象以外)	100 mΩ 以下（PR 模式 OFF）的量程： 2.6 Ω 100 mΩ 以下（PR 模式 ON）的量程: 3.5 Ω 1000 mΩ量程: 15 Ω 10 Ω量程: 150 Ω 100 Ω量程: 100 Ω 10 kΩ量程: 500 Ω 100 kΩ 以上的量程: 1 kΩ
最大开路端子电压	1000 Ω以下的量程: 8.0 V 10 kΩ以上的量程:20 V
温度测量	热敏电阻传感器( Z2001[附件] ):-10.0℃~99.9℃ 模拟输入(红外测温仪等):DC 0 V~2.0 V

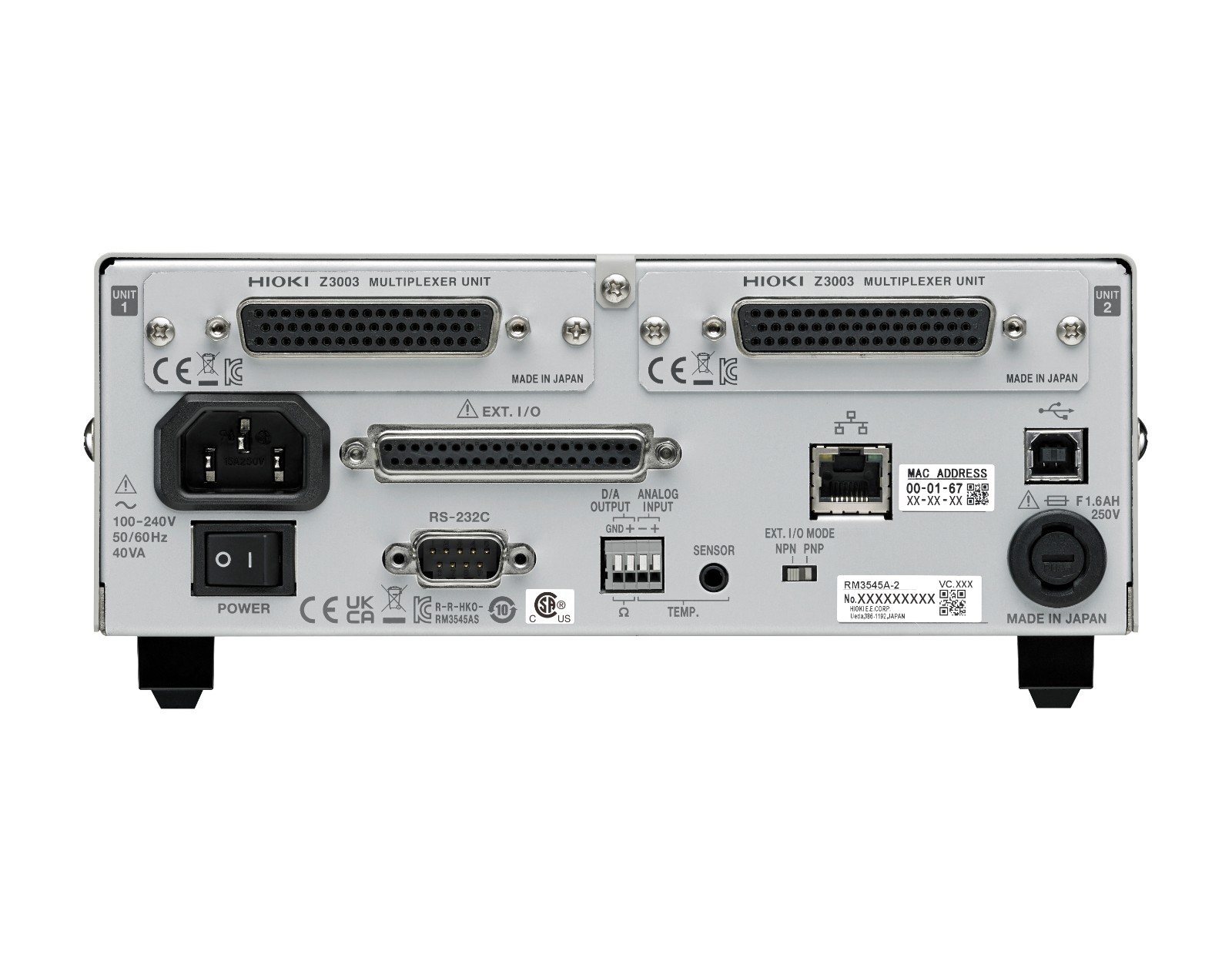

内置多路转换器(内置选件，仅限RM3545A-2 )	多路转换器单元Z3003 可搭载数量:最多2个单元最大通道数: 20通道( 4线式)、42通道( 2线式) 切换时间: 30 msec
外置多路转换器(外置选件)	扫描模块机架最大通道数( SW1001 ):33通道(4线式) 最大通道数( SW1002 ):132通道(4线式) 切换时间: 11 msec
接口	LAN(TCP/IP、10BASE-T/100BASE-TX )、RS-232C (最高115200 bps，兼打印机I/F )、USB、EXT I/O(D-sub 37 pin)、模拟输出（D/A输出电压范围，DC 0 V 〜 1.5 V）
功能	接触检查、调零(各量程±50%of full scale以内) 1、无调零精度保证、OVC功能、接触改善功能(最大施加电压5 V、最大电流10 mA )、低功率模式(最大开路电压20 mV ) ，温度测量功能、温度补偿( TC )功能、温度换算(δt )功能、统计运算功能、延迟功能、平均功能、设置保存(面板保存)、数据存储功能、命令监视功能(显示命令和查询的发送接收状况)、支持LabVIEW®驱动2 1: 100 MΩ以上不可调零(强制关闭) 2: LabVIEW驱动程序是National Instruments公司的商标和注册商标
电源	额定电源电压：AC 100 V～240 V 额定电源频率：50 Hz / 60 Hz 最大额定功率：40 VA
通常功耗（参考值）	16 W (测量电流1 A, LCD灯亮)
体积及重量	RM3545A-1: 约215W × 80H × 306.5D mm (不含突起物), 约2.7 kg RM3545A-2: 约215W × 80H × 306.5D mm (不含突起物), 约3.4 kg
附件	电源线 x 1、温度传感器Z2001 ×1、、EXT I/O 用公接头 x 1、EXT I/O用连接器盖 x 1、备用保险丝( F1.6AH 250 V ) x 1、启动指南 x 1、使用注意事项 x 1
