● 适用于电池包/模组生产线焊接质量检测的低电阻测量
● 以1 nΩ分辨率的超高精度测量，精准捕捉焊接质量的细微差异
● 最高DC 60 V的过压保护功能（Active Circuit Protection），防止因误接线或误触损坏测量仪器
● TC功能在焊接后的高温状态下也能实现稳定测量，缩短生产节拍
● OVC功能在温度变化剧烈的环境中能保持测量值的稳定性
● 最大9Ω*的路径电阻允许值，延长电缆并扩展设备布局的自由度。*PR1000 μΩ、500 mA、SOURCE B-SOURCE A之间
| 电阻测量量程（13量程） | [量程，最大显示，分辨率，测量电流] 1000 μΩ: 1200.000 μΩ, 1 nΩ, 1 A/500 mA 10 mΩ: 12.000 00 mΩ, 10 nΩ, 1 A/500 mA 100 mΩ: 120.000 0 mΩ, 100 nΩ, 1 A/100 mA 1000 mΩ: 1200.000 mΩ, 1 μΩ, 100 mA/10 mA 10 Ω: 12.000 00 Ω, 10 μΩ, 10 mA/1 mA 100 Ω: 120.000 0 Ω, 100 μΩ, 10 mA/1 mA 1000 Ω: 1200.000 Ω, 1 mΩ, 1 mA 10 kΩ: 12.000 00 kΩ, 10 mΩ, 1 mA 100 kΩ: 120.000 0 kΩ, 100 mΩ, 100 μA 1000 kΩ: 1200.000 kΩ, 1 Ω, 10 μA 10 MΩ 12.000 00 MΩ, 10 Ω, 1 μA 100 MΩ（100 MΩ量程高精度模式）: 120.000 0 MΩ, 100 Ω, 100 nA 1000 MΩ: 1200.0 MΩ, 100 kΩ, 1 μA 以下 |
|---|---|
代表精度 ※High模式，A-OVC功能ON，SLOW2，无调零 | 1000 μ量程: ±0.045% rdg ±0.010 % f.s. 10 mΩ量程: ±0.045% rdg ±0.001 % f.s. 100 mΩ量程: ±0.045% rdg ±0.001 % f.s. 1000 mΩ量程: ±0.012% rdg ±0.001 % f.s. 1000 Ω量程: ±0.006% rdg ±0.001 % f.s. |
| 测量电流 | High模式: 1000μΩ（1 A）〜1000 MΩ（1 μA以下） Low模式: 100 mΩ（100 mA）〜100 Ω（1 mA） |
| 测量速度 | FAST, MEDIUM, SLOW1, SLOW2 |
路径电阻的允许值 ※参考值 SOURCE B和SOURCE A之间的路径电阻（测量对象以外） | 100 mΩ 以下（PR模式OFF）量程: 最大3.5 Ω 100 mΩ 以下（PR模式ON）量程: 最大9.0 Ω |
| 最大开路端子电压 | 1000 Ω以下量程: 8.0 V 10 kΩ以上量程: 20 V |
| 温度测量 | 热敏电阻传感器(Z2001 [附件])：-10.0℃～99.9℃ 模拟输入(红外测温仪等) : DC 0 V～2.0 V |
| 内置多路转换器（选件） | 多路转换器单元Z3003 可搭载数量：最多2个单元 最大通道数：20通道（4线式），42通道（2线式） 切换时间：30 msec |
| 外置多路转换器（选件） | 扫描模块机架 最大通道数（SW1001）：33通道（4线式） 最大通道数（SW1002）：132通道（4线式） 切换时间：11 msec |

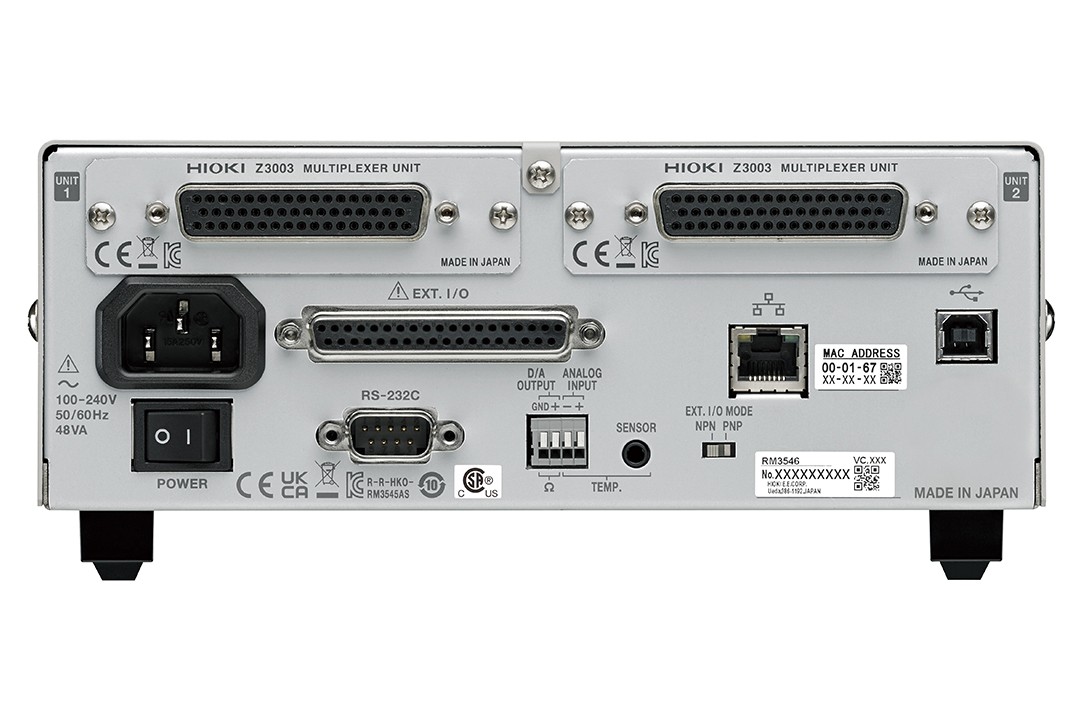

| 接口 | LAN（TCP/IP, 10BASE-T/100BASE-TX）, RS-232C（最大115200 bps，打印机I/F兼用）, USB, EXT I/O（D-sub 37针），模拟输出(D/A输出电压范围, DC 0 V 〜 1.5 V) |
| 功能 | 接触改善功能，调零（各量程±50%of full scale以内）*1，免调零精度保证，OVC功能，A-OVC功能，接触改善功能（最大施加电压5 V，最大电流10 mA），自动保持功能，绝对值显示功能，比较器，温度测量功能，温度补偿（TC）功能，高级温度补偿（A-TC）功能，温度换算（ΔT）功能，统计运算功能，延迟功能，平均功能，设置保存（面板保存），数据存储功能，指令监控功能（显示指令和查询的发送接收状态），支持LabVIEW® 驱动程序*2 *1：100 MΩ以上不可调零（强制关闭） *2：LabVIEW驱动程序是National Instruments公司的商标和注册商标 |
| 电源 | 额定电源电压：AC 100 V～240 V 额定电源频率：50 Hz / 60 Hz 最大额定功率：40 VA |
| 通常功耗（参考值） | 20W |
| 体积•重量 | 约215W × 80H × 306.5D mm (不含突起物), 约3.4 kg |
| 附件 | 电源线×1，温度探头Z200×1，EXT I/O用公头连接器×1，EXT I/O用连接器盖×1，启动指南×1，使用注意事项×1 |
