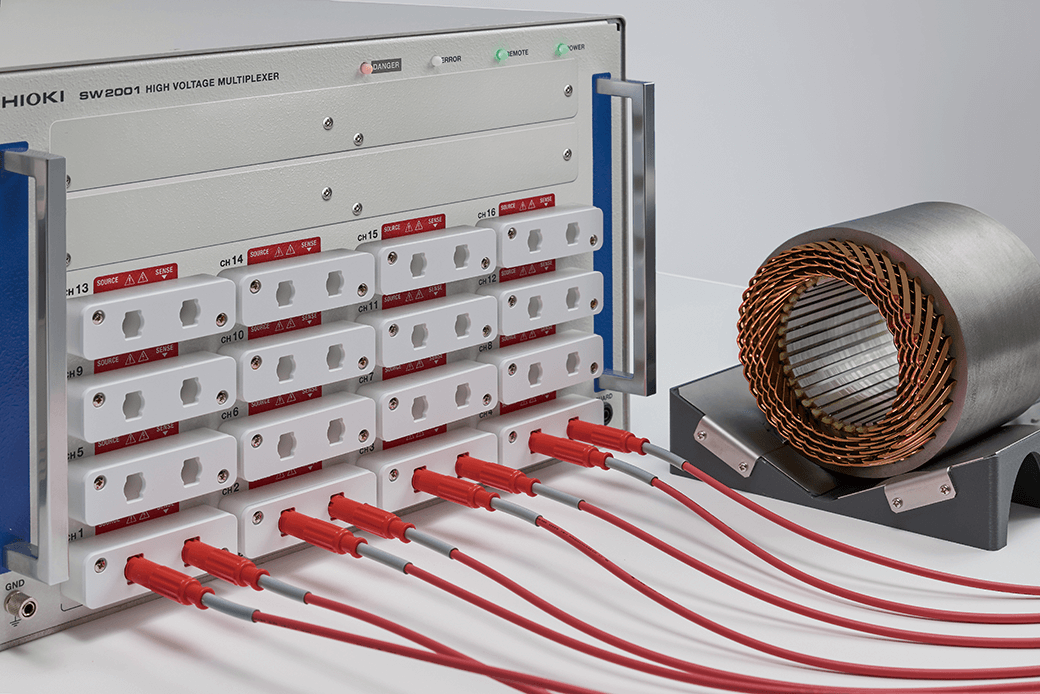

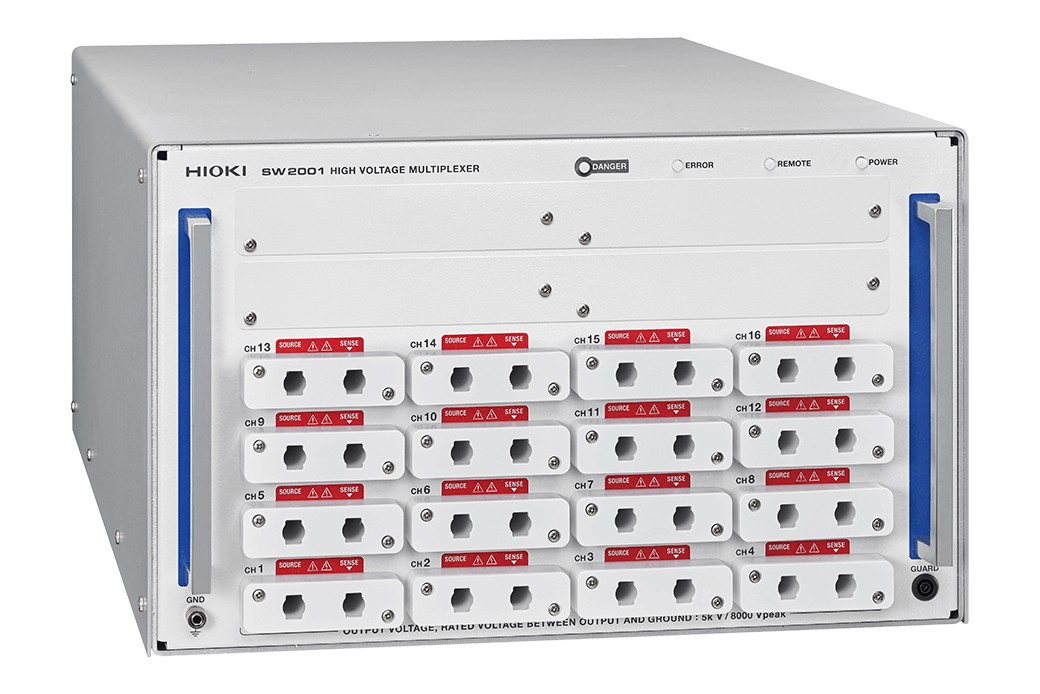

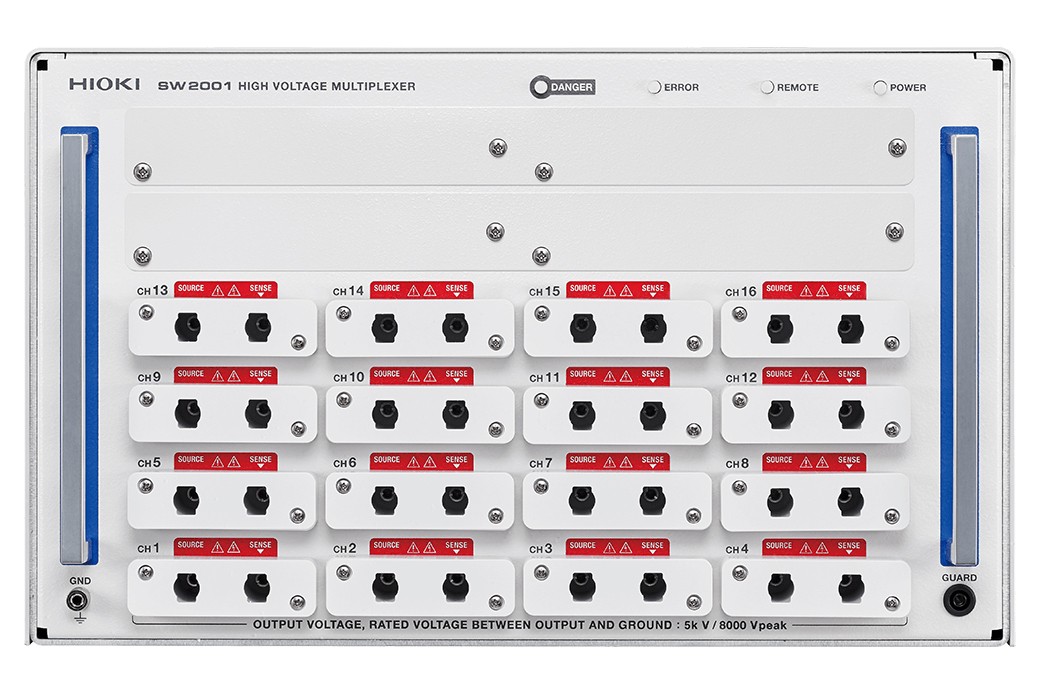

面向电机定子综合测试系统的多路复用器
● 将6中不同的电机定子测试集成于1台继电器盒中
● 可在高压测试和4端子低压测试之间安全切换
● 耐用可靠的硬件设计
● 多达16通道，大大减少了布线工作量和测试时间
| 输入通道 | 高压2端子输入2通道：绝缘耐压测试仪输入，脉冲线圈测试仪输入 低压4端子输入2通道：LCR测试仪输入，电阻计输入 |
|---|---|
| 输出通道 | CH1～CH4(SW2001-04)，CH1～CH8(SW2001-08)，CH1～CH16(SW2001-16) 各通道，SOURCE端子(或2端子用输出端子)和SENSE端子 |
| 局部放电传感器输出 | 交流电压监测器(BNC端子)，交流局部放电电流传感器输出(BNC端子)，脉冲局部放电电流传感器输出(BNC端子) *仅限安装有ST9200或ST9201-50时(下订单时需指定的选件) |
| 最大输入电压 | 高压2端子输入-耐压测试仪输入端子：AC 5 kV rms、DC 5 kV、7.07 kV peak 高压2端子输入-脉冲输入端子：8 kV peak(脉冲) 低压4端子输入-LCR测试仪输入端子，电阻计输入端子：AC 30 V rms、DC 60 V、42.4 V peak |
| 输出额定电压 | AC 5 kV rms、 DC 5 kV、8 kV peak(脉冲) |
| 对地最大额定电压 | 高压2端子输入 - 耐压测试仪输入端子：AC 5 kV rms，DC 5 kV，7.07 kV peak 高压2端子输入 - 脉冲输入端子：8 kV peak(脉冲) 低压4端子输入 - LCR测试仪输入端子，电阻计输入端子：AC 30 V rms、DC 60 V、42.4 V peak 输出端子：AC 5 kV rms、DC 5 kV、8 kV peak(脉冲) |
| 允许通过的最大脉冲电流 | 100 A peak |
| 主电路继电器寿命 | 开关次数：500万次以上(参考值) |
| 功能 | 连锁、通道延时、保护放电功能、加速放电功能 |
|---|---|
| 接口 | USB, LAN, EXT. I/O |
| 电源 | 额定电源电压：AC 100 V～240 V, 额定功率：120 VA |
| 体积 | 约439.2(W)×约265.9(H)×约770(D) mm（不含突起物） |
| 重量 | SW2001-04：约20.5 kg，SW2001-08：约22.5 kg，SW2001-16：约27.0 kg (不含订购时需指定的选件ST9200、ST9201-50) 包含ST9200的情况下：加上1.2 kg，包含ST9201-50的情况下：加上0.32 kg |
| 附件 | 电源线 ×1, 使用注意事项 ×1, 启动指南 ×1, 支撑脚 ×4, EXT I/O连接器 ×1, EXT I/O连锁解除连接器 ×1 |
