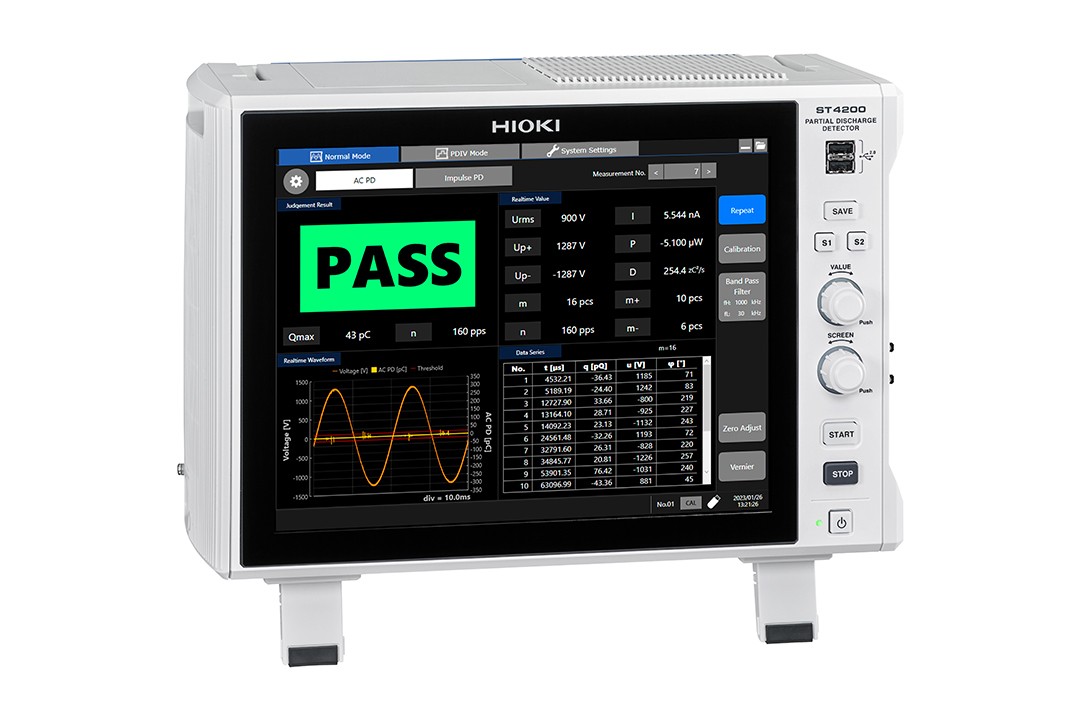

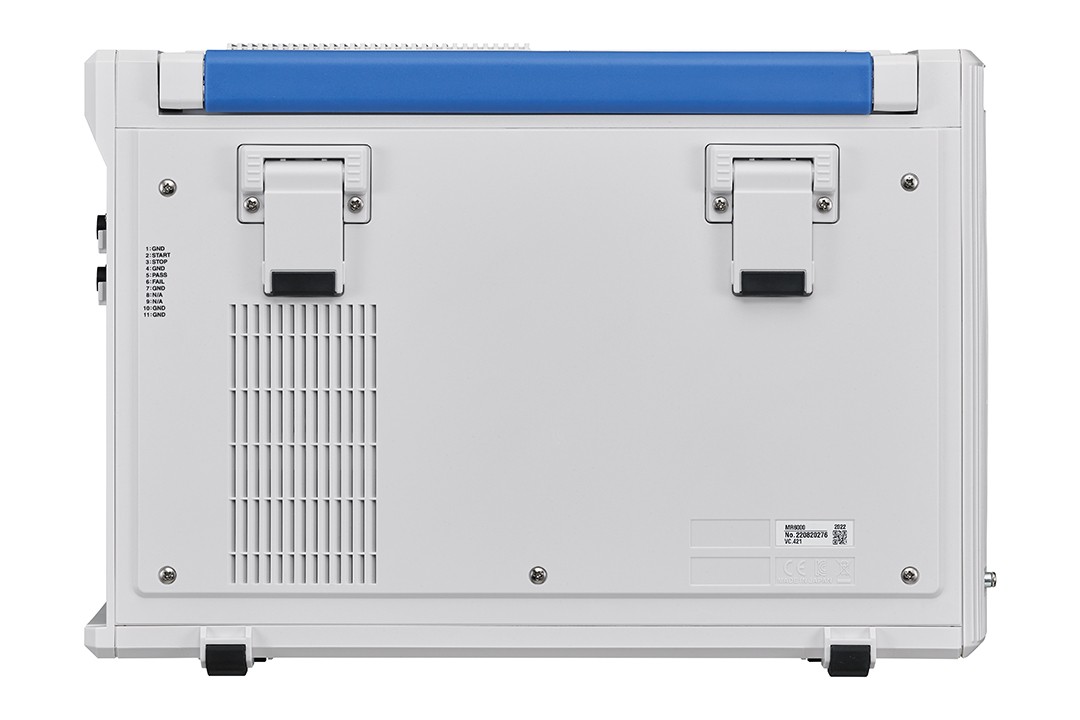

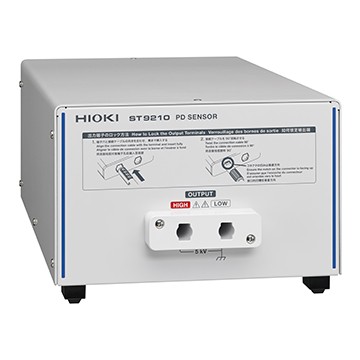

双模式局部放电检测仪，用于检测电机内部的潜在绝缘不良
● 双模式局部放电检测：交流局部放电(交流PD)和脉冲局部放电(脉冲PD)

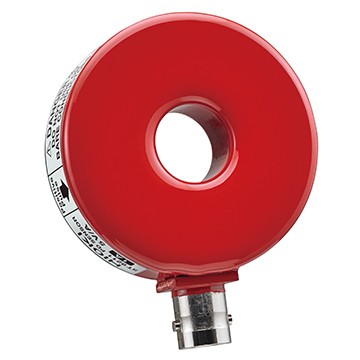

● 采用高频 CT(电流互感器)，实现抗干扰能力强的局部放电检测

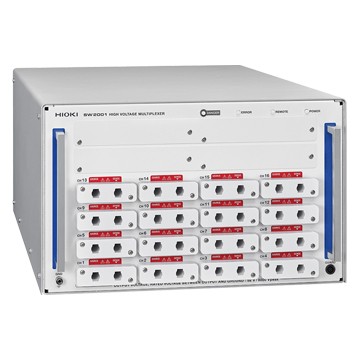

● 搭配使用SW2001，在复合检测系统中也能实现稳定的局部放电检测
交流PD测量
| 检测方式 | 基于检测阻抗和带通滤波器的放电电荷量测量方法 符合IEC 60270的检测标准 |
|---|
测试频率范围
(施加电压) | 45 Hz ～ 1.1 kHz |
|---|
电荷量测量范围
（Q） | 10 pC ≦ Q ≦ 500 pC（被测物静电电容 C：200 pF ≦ C < 2 nF）
10 pC ≦ Q ≦ 2500 pC（被测物静电电容C：2 nF ≦ C ≦ 10 nF) |
|---|
| 测量项目 | 【通常模式】 重复发生的最大PD强度(Q max)，PD脉冲发生数(m，m+，m-)，PD脉冲发生率(n)，电压有效值(U rms)，电压波高值(Up+，Up-)，电压峰峰值(Upp)，平均放电电流(I)，放电功率(P)，二次率(D)，PD脉冲的表观电荷(q)，PD脉冲相位角(φ) 【PDIV模式】(在通常模式的值中追加下述值) PD起始电压(Ui)、PD熄灭电压(Ue) |
|---|
脉冲PD测量
| 检测方式 | 基于CT和数字滤波器的放电电流检测 符合IEC 61934 Edition 2.0的检测方法 |
|---|
| 采样速度 | 200 MS/s |
|---|
| 测量项目 | 【通常模式】
PD峰值放电量(Qpk)、脉冲序列中的PD发生数(m)
【PDIV模式】(在通常模式的值中追加下述值)
PD发生起始电压(PDIV)，重复PD发生起始电压(RPDIV)，重复PD熄灭电压(RPDEV)，PD熄灭电压(PDEV)，重复PD峰值放电量(RQpk) |
|---|
高压发生源控制
| 控制内容 | 作为局部放电的高压发生源，会用到绝缘耐压测试仪、脉冲线圈测试仪去联动控制 |
|---|
对应仪器
（2025年2月为止） | 自动绝缘/耐压测试仪3153、脉冲线圈测试仪ST4030、ST4030A等 |
|---|
| 测量项目 | 【通常模式】
PD峰值放电量(Qpk)、脉冲序列中的PD发生数(m)
【PDIV模式】(在通常模式的值中追加下述值)
PD发生起始电压(PDIV)，重复PD发生起始电压(RPDIV)，重复PD熄灭电压(RPDEV)，PD熄灭电压(PDEV)，重复PD峰值放电量(RQpk) |
|---|
交流PD，脉冲PD通用测量
| 测量模式 | 普通模式：施加一定电压，进行单次或连续测量
PDIV模式：根据标准的要求，在改变施加电压的同时进行测量 |
|---|

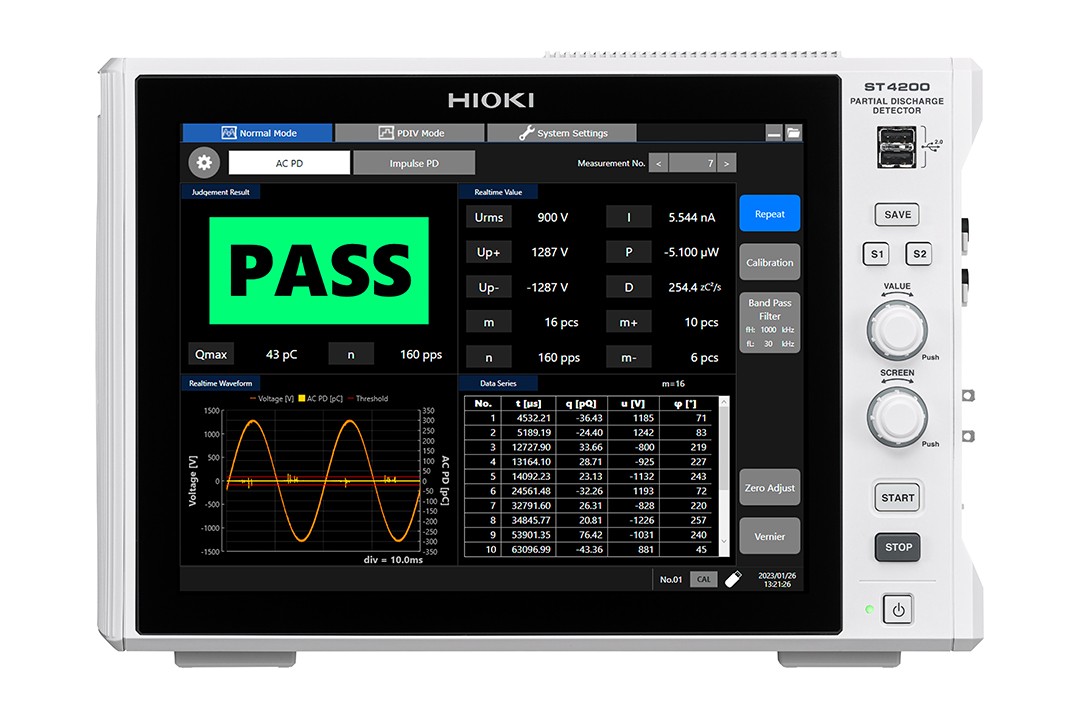

| 功能 | 判定功能，图表显示功能（交流PD：电压波形、PD脉冲监视器/脉冲PD：电流波形、PD脉冲监视器） |
|---|

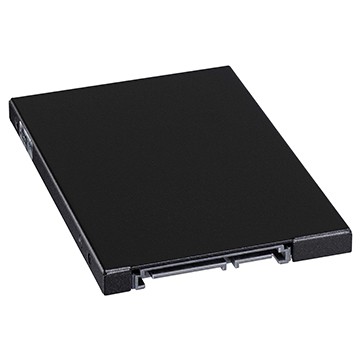

| 外部存储设备 | SD 存储卡、U盘、SSD
※请务必使用本公司的选件。 |

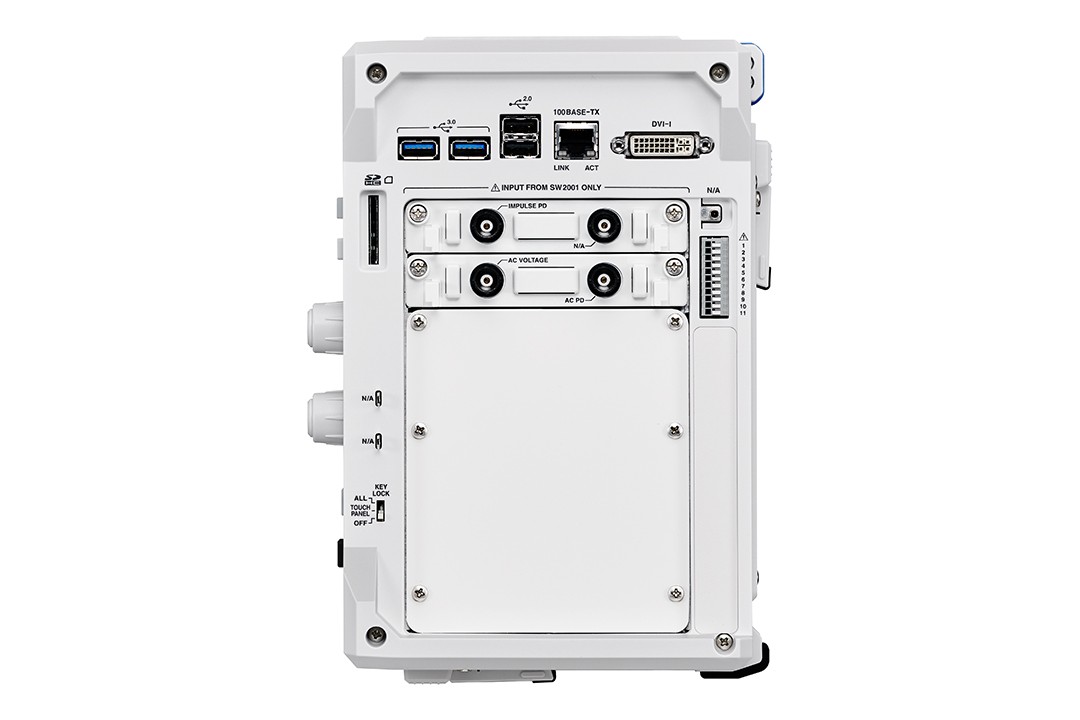

|---|
| 放射性无线频率 | 50 pC以下（在10 V/m时） |
|---|
| 电磁场的影响 | 50 pC以下(在10 V时) |
|---|
| 传导性无线频率电磁场的影响 | 50 pC以下(在10 V时) |
|---|
| 叠加到电源上的脉冲干扰的影响 | 50 pC以下(1kV，叠加脉宽50 ns的脉冲干扰时) |
|---|
| 接口 | LAN, USB, RS-232C（请使用市售USB串行转换线）, EXT. I/O, MONITOR输出 |
|---|
| 电源 | 额定电源电压：AC 100 V～240 V, 额定功率：300 VA |
|---|
| 尺寸·体积 | 约353（W）×约235（H）×约154.8（D） mm（不含突起物）, 约7.3 kg（安装U8332时）, 约7.1 kg（未安装U8332时） |
|---|
| 附件 | 电源线 × 1, 启动指南 × 1, 使用注意事项 × 1 |
|---|
